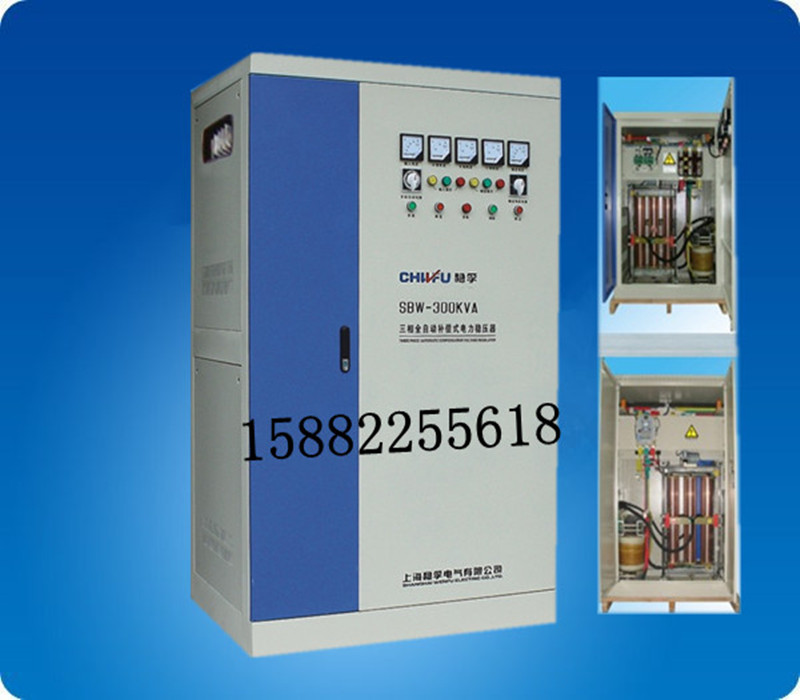

SBW系列三相稳压器如何工作的

   以SBW系列稳压器为例：SBW由三相补偿变压器、三相调压变压器、电检测单元、伺服电机控制与传动机构、接触器操作电路，保护电路等组成。

   调压变压器的一次绕组接成Y形，连接在稳压器的输出端，二次绕组连接补偿变压器的一次绕组，而补偿变压器的二次绕组串联在主电路中。现以其中一相为列，说明其稳压工作原理，如图一所示。

电压补偿电路由接触调压器T2与补偿变压器T1组成。接触调压变压器一次连接在稳压器的输出端，二次接补偿变压器的一次线圈，补偿变压器二次线圈串联在主回路中，其补偿原理如图（二），不计算补偿变压器的阻抗压降：U2=U1±Uc。
式中：　 U1—稳压器输入相电压
U2—稳压器输出相电压
Uc—稳压器相补偿电压
   当输入相电压U1改变为△U1时，那么补偿电压Uc相应改变为△Uc，且△U1=△Uc，则输出相电压U2便可保持不变。补偿电压Uc的调节是根据输出电的变化， 由电压检测单元给出信号控制伺服电机转动，经减速及传动机构带动接触调压器上的电刷滑动，调节接触调压器的二次电压来改变补偿电压，实现自动保持输出的电压稳定。
